产品简介

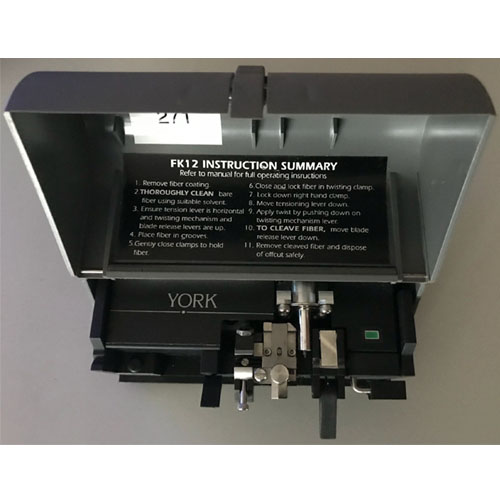

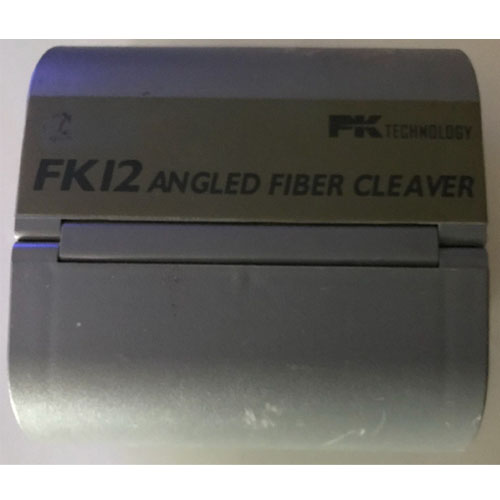

FK11/FK12 系列超声波光纤切割刀采用专利技术设计,能够对多种直径光纤进行切割,得到平坦、干净、几近垂直的完美光纤端面,从而降低熔接损耗,增加熔点强度。角度切割功能可选配。FK11 根据切割光纤包层直径不同细分了四个型号,覆盖了包层直径 400μm 以下的所有光纤的切割。实现完美切割的成功率很高,可重复性也很高,不仅可以减少熔接前的切割次数,还能够在测试过程中充分体现器件和系统的最优性能。York FK12型号成角度光纤切割刀可产生带有0度到0~15°度之间切割角度的镜面状光纤端面,以将后向反射最小化。对于许多敏感的光纤光学系统,后向反射能够引起过多的噪声和激光不稳定。光纤端面的角度切割会阻碍了端面反射的向后传播。正确选择的切割角度可以将后向反射减小到-60 dB以下。FK12操作方便,处理快速,具有极高的可重复性,为降低后向反射提供了角度抛光或者折射率匹配方案所无法比拟的便利和性能。主要特点 ●先拉紧、再切割,减少端面污染和损伤●超声波切割,确保平坦、干净、几近垂直的完美光纤端面●钻石刀头,使用寿命长,稳定可靠●适用于多种光纤种类和光纤直径●快速、高效的光纤端面处理
参数指标
参数
指标
型号
FK11
FK11-LDF
FK11-SDF
FK11-USDF
FK12
包层直径
80~200μm
180~400 µm
50~100 µm
20~30 µm
125μm
涂覆层直径
-
250μm
最短切割长度
6mm
切割角度
0~15°
切割角度重复性
<0.6°
< 1.5°
<1°
刀头使用寿命
>20,000 次
重量
1.2kg
工作电源
9V碱性电池,预计使用次数>10,000
外观尺寸
75×153×150 mm
工作温度
0~45℃
