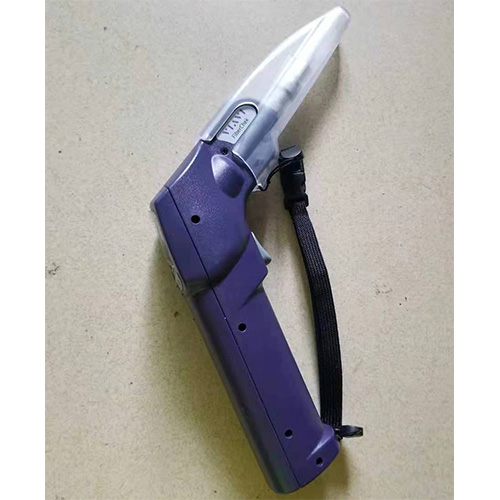

产品简介:FiberChek Probe是一体化手持检查工具,适用所有技术等级的技术人员。满足光纤检查需要,内置图像显示,自动对焦,Pass Fail分析,结果存储和调用
详细信息: FiberChek Probe是一体化手持检查工具,适用所有技术等级的技术人员。满足光纤检查需要,内置图像显示,自动对焦,Pass/Fail分析,结果存储和调用,FiberChek Probe完全自动的工作流程以确保光纤性能检查的快速准确。单独使用或通过Wifi、蓝牙和USB连接其他智能设备使用均可,FiberChek Probe是技术人员必备光纤检查工具。
特点 ●一体化全自动检查方案。 ●全自动检查工作流程。 ●确保光纤检查快速、精确。 ●随时随地接入连接。 ●可连接其他Viavi 仪表和无线设备。
●集成触摸屏,直接显示光纤图像。 ●自动对中。 ●自动对焦。 ●内置光纤端面分析。 ●用户可选配置文件。 ●设备上直接存储结果或输出。 ●Wifi、蓝牙和USB连接。
只需按一键,即可自动化你的光纤检查工作流程
被污染的连接器是光纤网络故障中重要的故障原因。在连接光纤工作前,坚持优化的方法是必要的,如果没有正确的工具,这个工作就是困难和费时的。FiberChek Probe解决了这个挑战,通过全自动化的工作流程,并包含每一工作细节,让技术人员面对光纤检查工作更加智能。

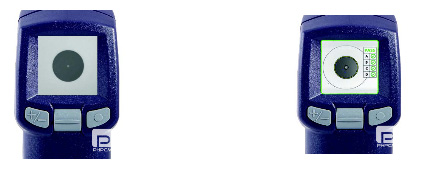

1.找到光纤 2.聚焦图像 3.分析光纤端面 4.记录结果 |
|
|

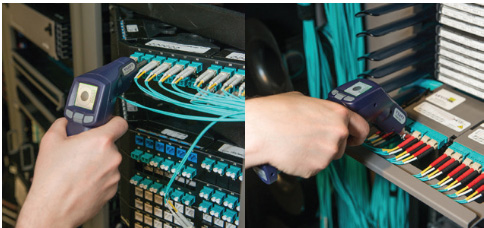

测量任何连接器,无论任意位置
光纤连接器随处可见。不幸的是,有些位置测量起来非常困难。Viavi的目标是让技术人员确保任何位置维护他们的网络,无论他们所处的位置如何,接入能力如何以及连接器类型如何。“先检查后连接”是全球公认的确保光纤清洁连接的方式。
FiberChek Probe可以确保“先检查后连接”成为简单而常规的工作,让技术人员无论身处何地都可轻松完成。

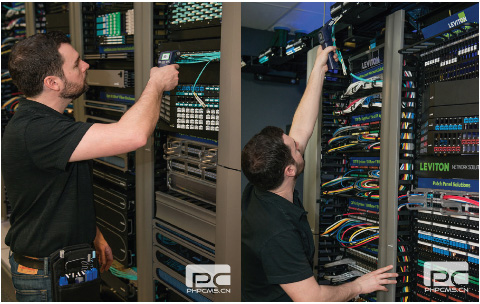

●高塔,线杆等 ●架空桥架 ●接入高密度光纤配线盘 ●检查多光纤带状连接器 ●测试电路板卡上的光纤连接器
FiberChek Probe支持现有的FBPT类型适配器,如标准规格、加长、带状、60度角度型以及更多。技术人员可以利用他们现有的适配器而无需额外投资。

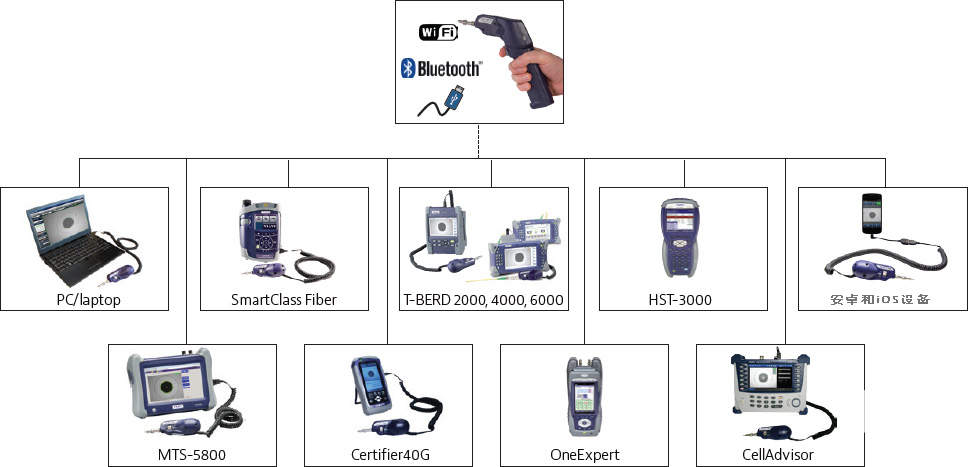

兼容Viavi测试装备
作为一体化光纤检查方案,FiberChek Probe有时需要连接一些其他装备。有些技术人员已经使用这些测试装备并作为测试工作的一部分,不想扰乱他们的现有的工作流程。FiberChek Probe 集成进其他Viavi测试装备一起使用时,可以显著提高测试效率。FiberChek Probe可以独立运行,不依赖接入的其他Viavi测试设备,可以大大节约测量时间,让技术人员可以在测试装备上一个测试正在运行的时候,使用FiberChek Probe去测试下一个端口。 连接Viavi装备包括:SmartClass™ Fiber 系列,T-BERD/MTS系列,OneExpert™ (ONX) 系列,CellAdvisor, Certifier40G™,和MP-60 USB光功率计。

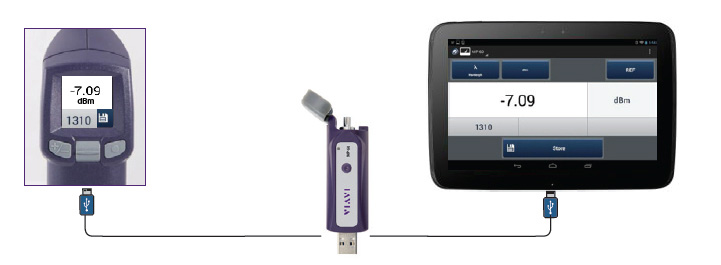

连接MP-60 USB光功率计
光纤端面检查和功率测量是最常见的两个光纤测试。当FiberChek Probe连接一个MP-60时,技术人员可以检查一个光纤端口,同时获得光功率计读数,存储所有结果,并且可以生成包括光纤检查和光功率值的组合测试报告。
|
单独操作 从FiberChek Probe上选择检查结果。 直接连接一个MP-60。 在FiberChek Probe屏幕上查看结果。 存储结果。 接口输出到一个外部设备。 |
与FiberChekMOBILE一起 从FiberChek Probe上选择检查结果。 存储结果到一个外部设备。 从MP-60上选择OPM测量。 存储结果到一个外部设备。 通过FiberChek MOBILE组合在一起。 |
利用你的移动设备来提高测试和检查的效益
移动设备对于技术人员的工作来说是必不可少的,从处理服务请求和管理工单到发送测试报告和存储测试结果到云端。技术人员依靠他们的智能手机、平板电脑和PC电脑使工作更快捷。利用技术人员的移动设备作为光纤检查和测试流程的一部分是非常重要的。FiberChek可以无缝集成于: ●安卓系统(FiberChekMOBILE™ for Android) ●iPhone和iPAD (FiberChekMOBILE for iOS) ●Windows平板电脑、PC和笔记本电脑(FiberChekPRO™)技术人员可以在连接 FiberChek的移动设备上检查端面质量,测量光功率,并保证光纤连接器符合 行业标准备。此外,他们可以利用移动设备: ●输出结果 ●查看动态图像,并在手机上操作控制 ●管理和调用存储结果 ●生成验证报告 ●通过e-mail或云盘存储共享结果和报告 ●使用GPS标定每个测试位置 ●通过全键盘或语音文本识别输入测试信息
技术参数
尺寸 (H x W x D) |
218 x 50 x 131 mm |
重量 |
272 g |
显示屏 |
128 x 128 x 1.5英寸 OLED 触摸屏 |
连接器 |
USB 2.0 (Micro-B) |
供电 |
内部 LiON 电池,USB 电源 |
运行时间 |
6 小时 |
充电时间 |
2小时(最大2A电源);8小时 (最大500mA电源) |
视场尺寸 (μm) |
高倍率 |
水平:370μm;垂直:275μm |
低倍率 |
水平:740μm;垂直:550μm |
活动图像 |
640 x 480 |
电源 |
12 V,2 A ,带可替换的插头,EU, UK, US, 和 AU |
视频传感器 |
2560 x 1920, 1/2.5英寸 CMOS, 5 万像素 |
微粒尺寸检测 |
<1 μm |
预制LCD分辨率 (像素) |
活动图像:320 x 240 |
微粒尺寸检测 |
<0.5 μm |
照明光源 |
蓝色LED,100,000+ 小时寿命 |
照明技术 |
同轴向照明 |
符合标准 |
CE, EN/IEC 61326 |
订货信息
描述 |
订货号 |
FiberChek probe,便携箱,FBPT-U25M,适配头盒 |
FIT-FC-KIT1 |
套装:FiberChek probe,便携箱,FBPT-LC,FBPT-SC,FBPT-U12M, FBPT-U25M,适配头盒 |
FIT-FC-KIT2 |
套装: FiberChek probe,便携箱,FBPT-LC,FBPT-SC,FBPT-SC-APC,FBPT-U12M,FBPT-U25M,FBPT-U25MA,适配头盒 |
FIT-FC-KIT3 |
FiberChek便携箱 |
FBPP-SCASE3 |
MicroUSB 电缆 |
FBPP-DPAC7 |
OTG 电缆 |
FBPP-DPAC8 |
FiberChek 皮套 |
FCPP-CHP1 |
|
