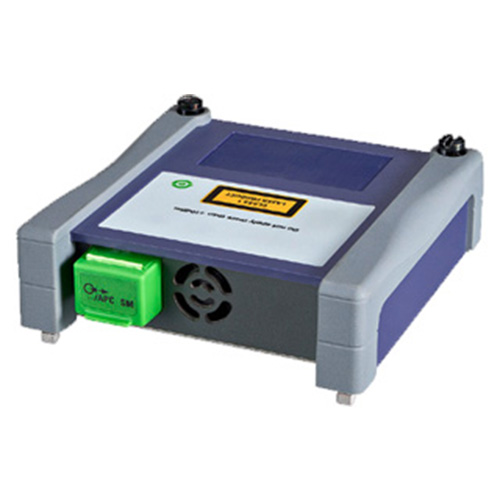

VIAVI 4100B 和 4100C 系列 OTDR 模块

适用于 MTS-2000 V2、-4000 V2、-5800、OneAdvisor 和 CellAdvisor 5G 平台

VIAVI Solutions 4100 系列 OTDR 模块让现场技术人员能够快速、可靠和经济高效地安装、开通任何光网络并对其进行故障排查，包括数据中心互连、城域网、长途网络以及 FTTx/接入点（适用于无线/5G 前传、中传、后传）、点到点或点到多点无源光网络 (PON)。

光纤基础设施是网络性能和交付服务质量的基础。OTDR是可用于验证已安装光缆和无源组件状况的唯一工具，可确保光纤链路符合设计规范，以及承包商的工艺符合要求的质量。

模块便携性允许在不同的 VIAVI 平台之间迁移光纤测试功能，从而可以灵活地将现有的光纤认证工具迁移到不同的技术，例如同轴电缆和射频、有源 xWDM、MPO/带状电缆或网络层测试（例如以太网、BERT、CPRI 等）。

主要特性

● 高达 46 dB 的动态范围以及 256000 个采样点

● 针对下一代PON网络架构优化，可穿透并测试最高 1x256 分光比和非均分的分路器

● 1310/1550/1625 或 1650 纳米双波长/三波长版本

● 标准和过滤波长的单一测试端口连接 – 更快、无错误的测试，避免客户服务中断

● 针对所有测试波长的整合报告将需要管理的测试工作量减少了 50%

● 测试端口状况检查，防止不良测试光纤状况和不准确的事件检测

● 支持为各种网络应用（FTTA、FTTH、企业、高光纤数线缆）量身定做的 SLM 应用

● 3 年保修期

标准功能优势包括：

● 标准多脉冲采集 (SmartAcq) – 改进事件检测（接头、连接器、折弯……），并且不再需要昂贵而笨重的测试光缆。

● 图标式的示意图（智能链路映射- SLM）– 消除 OTDR 解释错误，并通过即时识别故障和损伤来加快结果分析。

● SmartTEST 模式可在整个 OTDR 测试步骤中提示并帮助光纤技术人员（新手或有经验的技术人员）完成测试。 它避免了繁杂的 OTDR 任务（设置配置、分析和报告），并指导用户完成简单而清晰的测试过程。

● 有关更多信息，请参阅 OTDR 功能手册。

OTDR 规格（25℃ 的典型值）
	中心波长	RMS 动态范围	事件盲区	衰减盲区	分路器衰减盲区
4100 B	1310±20 nm 1550±20 nm 1625±10 nm 1650±10 nm	43 dB   41 dB 41 dB   40 dB	0.5 米	2.5 米	45 米
4100 C	1310±20 nm 1550±20 nm 1625±10 nm 1650±10 nm	46 dB 45 dB   45 dB 43 dB	0.5 米	2.5 米	20 米

















订购信息

描述	部件号
4100 模块 B OTDR - 1310/1550nm – PC/APC	E4126B-PC/-APC
4100 模块 B OTDR - 1310/1550/1625nm – PC/APC	E4136B-PC/-APC
4100 模块 B OTDR - 1310/1550/滤波1650nm – APC	E4138FB65-APC
4100 模块 B OTDR - 滤波 1650nm – APC	E4118FB65-APC
4100 模块 C OTDR - 1310/1550nm – PC/APC	E4126C-PC/-APC
4100 模块 C OTDR - 1310/1550/1625nm – PC/APC	E4136C-PC/-APC
4100 模块 C OTDR - 1310/1550/滤波 1625nm – APC	E4136FC-APC
4100 模块 C OTDR - 1310/1550/滤波 1650nm – APC	E4138FC65-APC
通用 PC 连接器	EUSCADS、EULCADS、EUFCADS
通用 APC 连接器	EUSCADS-APC、EULCADS-APC、EUFCADS
光功率计选件	E41OTDRPM
