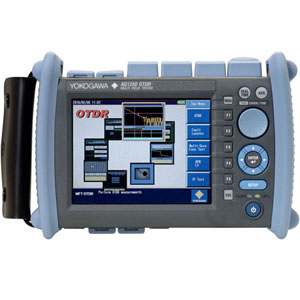

横河(Yokogawa) AQ1200 OTDR

品牌:

Yokogawa

型号:

AQ1200

保修:

对于保修的详细信息联系我们

价格:

￥21,500.00

数量:

简介:

功能

AQ1200多种功能合一的手持光纤网络测试工具

特点：
• OTDR: SM 1310M/1550nm，小于80nm事件盲区；
• 故障点定位；
• 光纤接头端面检查，支持USB探头；
• 光损耗测试(选配)：光源1310M/1550nm SMF，光功率计－标准/高功率，
多芯光纤测量功能
• 可见光源（选配）：红光光源；
• PING测试（选配）
• 机身小而重量轻（A5纸大小，1Kg）
• 易于观察，大屏幕彩色LCD;
• 支持多种语言；
• 继承AQ7275 OTDR的操作语言（旋钮和十字箭头键）；
• USB端口：用于数据存储，远程控制和光纤接头端面检查探头

■规格

型号	AQ1200
波长	1310/1550nm
量程	500m, 1km, 2km, 5km, 10km, 20km, 50km, 100km, 200km
脉宽	3ns,10ns,20ns,50ns,100ns,200ns,500ns,1μs,2μs,5μs,10μs
动态范围	32/30 dB
事件盲区	0.8 m
衰减盲区	5 m /5 m
测量损耗精度	±0.05 dB/dB
采样点数量	100000（Max）
应用光纤	SM（ITU-T G。652）
光连接器	SC，FC，ASC
激光内别	1M
电池操作时间	6小时
存储容量	>1000条曲线
体积	216×157×74mm
重量	1.0kg
显示	5.7英寸彩色 TFT LCD（640*480）

详细介绍

■出厂安装选项
•损耗测试选项

光功率计	功率计类型	标准(/SLT)	高功率(/HLT)
	波长设置	850/1300/1310/1490/1550/1625/1650nm, 800 to 1700nm (1nm 步进), 或 CWDM (1270 to 1610nm, 20nm 步进)
	功率量程	+10 to -70dBm (CW) +7 to -70dBm (CHOP)	+27 to -50dBm (CW) +24 to -50dBm (CHOP)
	噪音电平	0.5nW (-63dBm, 1310nm)	50nW (-43dBm,1310nm)
	标准条件下不确定度	± 5%
	读出分辨率	0.01
	功率单位	绝对: dBm, mW, μW, nW 相对: dB
	调制模式	CW, CHOP (270Hz/1kHz/2kHz)
	平均功能	1, 10, 50 和100 次
稳定光源	波长（nm）	1310/1550 ± 25
	发光器件	LD
	光谱带宽 (nm)	<5 / <10
	光输出功率(dBm)	-3 ± 1
	输出功率稳定性(dB)	± 0.05
	调制模式	CW, 270Hz, 1kHz, 2kHz
	应用光纤	SM (ITU-T G.652)
	激光类别	1
存储和日志功能		存储测量数据: 10~1000 数据日志间隔: 0.5, 1, 2, 5或者10 sec

•可见光源 (/VLS)选件

光连接器	2.5 金属环状
光波长或输出功率	650nm± 20nm, -3dBm 或更大 (峰值)
调制模式	CHOP 约2Hz
激光类别	3R

•以太网 I/F (/LAN)选件

接口	10BASE-T/100BASE-TX
功能	Ping 测试, 远程控制
