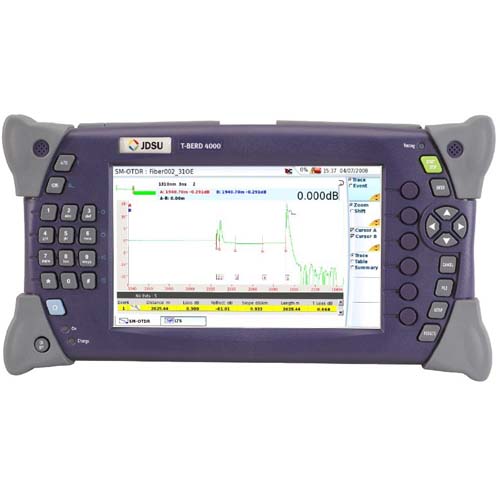

JDSU MTS-4000系列OTDR

品牌:

JDSU

型号:

MTS-4000

保修:

对于保修的详细信息联系我们

价格:

￥.00

数量:

简介:

功能

MTS4000是一个高度综合的测试平台，专门针对FTTx应用，可轻松组合成FTTx/PON OTDR测试+PON功率计+铜缆测试的一体化解决方案，使现场测试FTTx网络变得流畅自如，是真正为FTTx现场测试设计的最佳解决方案。
MTS4000具有2个模块插槽，7寸大屏幕显示，高容量锂离子电池（6600mAh）。同时，支持光纤检查显微镜探头的接入（通过USB接口），可扩展VFL（可见光故障探测器）和光功率计，并可以支持WiFi和蓝牙接入。

特点：
• 性价比高，手持式双模块设计
• 7寸真彩显示屏（触摸屏可选）
• 可集成 VFL（可见光故障探测器）、光功率计及光纤检查显微镜，实现光纤的综合检查
• 丰富的接口，包括 USB、高速（1G）以太网、WiFi、蓝牙
• 自动测试

应用：
• 接入网， FTTx网络
• 基于光纤网络和铜缆网络的障碍排除
• 测试、开通 PON网络或点对点光纤网络
• 基于 DSL接入或以太网接入的IPTV和VoIP开通

详细介绍

OTDR模块技术参数

OTDR模块	中心波长	脉宽	动态范围	事件盲区	衰减盲区
E4126LM	1310/1550±20 nm	3 ns to 10 μs	32/30dB	1 m	4 m
E4136LM	1310/1550±20 nm 1625±10nm	3 ns to 10 μs	32/30/30dB	1 m	4 m
E4138LM65	1310/1550/1650±20nm	3 ns to 10 μs	32/30/28dB	1 m	4 m
E4136RLM	1310/1550±20 nm 1625±10nm (带滤波器)	3 ns to 10 μs	32/30/30dB	1 m	4 m
E4117LM	1625±10 nm	3 ns to 10 μs	30dB	1 m	4 m
E4118LM65	1650±20 nm	3 ns to 10 μs	28dB	1 m	4 m
E4118RLM65	1650±20nm (带滤波器)	3 ns to 10 μs	28dB	1 m	4 m
E4126MA	1310/1550 nm	3 ns to 20 μs	37/35dB	90cm	4 m
E4136MA	1310/1550/1625 nm	3 ns to 20 μs	37/35/35dB	90cm	4 m
E4136RMA	310/1550±20 nm 1625±10nm (带滤波器)	3 ns to 20 μs	37/35/35dB	90cm	4 m
E4118RMA65	1650±20nm (带滤波器)	3 ns to 20 μs	34dB	90cm	4 m

主机技术参数
显示	标准：TFT color, 7-in, LCD 800×480 ，适用于户外的高可视度显示屏
显示	可选：触摸屏，TFT color, 7-in, LCD 80 0× 480，适用于户外的高可视度显示屏
存储和 I/O 接口	内部存储器：32M ，可存储 1000 条测试结果
	扩展存储器：最小 1G
	2× USB2.0, 1 × RJ45 以太网（ 1 Gb/s ）
	WiFi 无线局域网：标准 IEEE 802.11 b/g
	蓝牙： Class 2, 范围10 m
	音频接口：2.5mm
	以太网： 10/100/1000MHz ，全双工
电源	电池：锂离子电池，6600mAh
	交流适配器：输入 100-250 V, 50-60 Hz ；输出 12-15V DC/3.7 A
	电磁兼容：符合 EN 60950
	电池操作时间：超过 11 小时；符合 Telcordia GR-196-CORE
尺寸与重量	尺寸： 260 x 135 x 90 mm （包含主机，两个模块和电池）
尺寸与重量	重量： 1.4kg （仅主机和电池），<2.0kg （主机、一个模块和电池）
环境温度	操作温度： 0~ +40°C （含所有选项）
	储存温度： -20~+60°C
	湿度： 95%
基于主机平台的选件
光功率计（ 40PM ）	功率范围： +10~-60dBm
	校准波长： 850nm 、 1310nm 、 1550nm
	光接口连接器：通用 UPP 接口，可选 2.5mm 和 1.25mm
可见光故障探测器(40VFL)	波长： 635n m±15nm
	输出功率： <1mw
	激光安全： Class 2
	光接口连接器：通用 UPP 接口，可选 2.5mm 和 1.25mm
快速捕获光纤检查显微镜工具组	放大倍率： 200 倍和 400 倍
	接口：USB
	光接口检查适配器： FC, SC, SC-APC, LC, U25, U25MA, U12

订货信息

主机部分
描述	订货号
MTS4000主机平台，包含高可视度彩色显示屏和电池组	M4000
MTS4000主机平台，包含高可视度彩色触摸屏和电池组	M4000T
扩展内存，1G	40EXTMEM
可见光故障探测VFL，2.5mm UPP 通用连接器	40VFL
光功率计，UPP 通用连接器	40PM
高功率光功率计，UPP 通用连接器	40HPPM
WiFi/Bluetooth接口	40WIFIBLU
主机附件
快速捕获显微镜，包含7个检查适配器	xFSCOPE400
锂离子电池组	xLIION9C
LM 系列OTDR模块
1310nm/1550nm，32/30dB	E4126LM
1310nm/1550nm/1625nm，32/30/30dB	E4136LM
1310nm/1550nm/1650nm，32/30/28dB	E4138LM65
1310nm/1550nm，带滤波器的1625nm，32/30/30dB	E4136RLM
1625nm，30dB	E4117LM
1650nm，28dB	E4118LM65
带滤波器的1650nm，28dB	E4118RLM65
连续波和调制光源（与OTDR同一接口）	E41OTDRLS
光功率计选件（与OTDR同一接口）	E41OTDRPM
MA 系列OTDR模块
1310nm/1550nm，37/35dB	E4126MA
1310nm/1550nm/1625nm，37/35/35dB	E4136MA
1310nm/1550nm，带滤波器的1625nm，37/35/35dB	E4136RMA
带滤波器的1650nm，34dB	E4118RMA65
光接口适配器： PC系列：EUNIPCFC, EUNIPCSC, EUNIPCST, EUNIPCDIN, EUNIPCLC APC系列：EUNIAPCFC, EUNIAPCSC, EUNIAPCDIN, EUNIAPCLC
OLP-4057 PON功率计模块
1310/1490/1550 nm，PC插芯	2295/03
1310/1490/1550 nm，APC插芯	2295/23
1310/1490 nm，PC插芯	2295/04
1310/1490 nm，APC插芯	2295/24
